Запорно-распределительное устройство ЗРУ
Запорно-распределительное устройство ЗРУ
Назначение:
Предназначено для подключения к манифольду МБУ-100х35 двух буровых насосов НБТ-400 с возможностью их попеременного включения.
Во избежание попадания рабочей жидкости под давлением в полость неработающего насоса, в конструкции ЗРУ предусмотрены запорные устройства. В качестве запорных устройств применяются клапаны К7, установленные на выходе каждого насоса в клапанных коробках.
Основные технические данные:
Габаритные размеры, мм
-длина
-ширина
-высота
|
1650
1237
1407
|
Масса,кг |
1950 |
Рабочее давление, МПа |
35 |
Расчетное давление, МПа |
35 |
Пробное давление, МПа |
49 |
Условный проход, мм |
100 |
Рабочая температура среды 0 С |
от -40 до +40 |
Применяемое соединение |
БРС 5 |

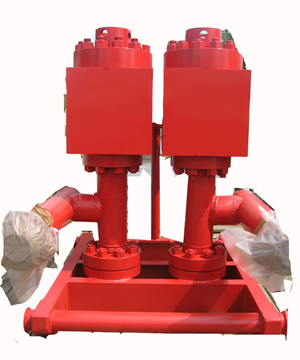

Конструкция ЗРУ представляет собой систему вводных трубопроводов, соединенных с клапанными коробками, и имеющих выход в общий смеситель потоков. Подключение насосов и манифольда осуществляется через быстроразъемные соединения БРС 5. Вся конструкция собрана на общей раме и представляет собой транспортабельный блок.
