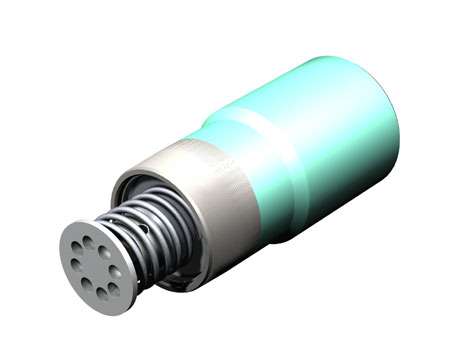

Клапан обратный для горизонтального бурения КОДГ-Т
Назначение:
Клапан обратный дроссельный (далее клапан) предназначен для предотвращения возврата цементного раствора в обсадную колонну после его продавки.
Клапан также предназначен для обеспечения самозаполнения спускаемой колонны буровым раствором без перелива на устье. Кроме того, клапан также служит для посадки разделительных пробок в процессе закачивания цементного раствора в обсадную колонну.
Основные достоинства клапана:
- клапан позволяет цементировать скважины с любым углом наклона, вплоть до горизонтальных скважин;
- клапан обладает высокой герметичностью, работоспособность клапана не зависит от объемной плотности шара,клапан обеспечивает высокую скорость заполнения обсадной колонны при спуске, благодаря низкому гидравлическому сопротивлению клапан существенно снижает гидродинамическое давление на стенки скважины.
|
Параметры |
КОДГ-Т 140, КОДГ-Т 140-ОТТМ, КОДГ-Т 140-ОТТГ |
КОДГ-Т 146, КОДГ-Т 146-ОТТМ, КОДГ-Т 146-ОТТГ |
КОДГ-Т 168, КОДГ-Т 168-ОТТМ, КОДГ-Т 168-ОТТГ |
КОДГ-Т 245 |
КОДГ-Т 324 |
Наружный диаметр |
159 мм |
166 мм |
188 мм |
270 мм |
351 мм |
Внутренний диаметр корпуса не менее |
118,7 мм |
124,7 мм |
144,1 мм |
220 мм |
300 мм |
Диаметр шара |
75+/-0,5 мм |
75+/-0,5 мм |
75+/-0,5 мм |
75+/-0,5 мм |
75+/-0,5 мм |
Высота клапана не более |
475 мм |
475 мм |
475 мм |
500 мм |
500 мм |
|
|
